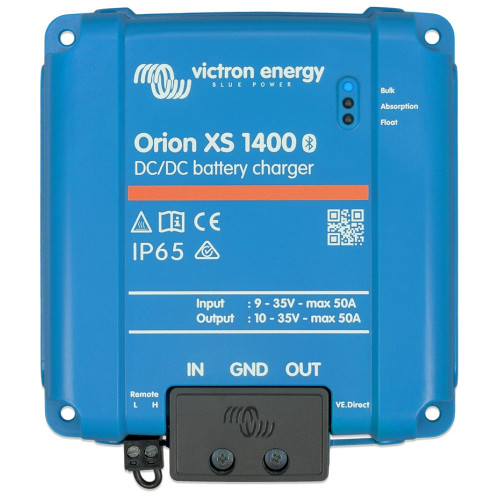

Victron Energy Orion XS 1400 BT
Σχεδιασμένο από την αρχή, το Orion XS επαναπροσδιορίζει την προσαρμοστική φόρτιση μπαταρίας DC-DC.
Αυτή η συσκευή όχι μόνο εξασφαλίζει κορυφαία απόδοση αλλά και εγγυάται την ασφάλεια του συστήματός σας.
Το Orion XS χρησιμεύει ως φορτιστής μπαταρίας DC-DC ή ως τροφοδοτικό, προσφέροντας ένα ευρύ φάσμα τάσης εισόδου και εξόδου.
Αυτό είναι ιδιαίτερα σημαντικό στην περίπτωση οχημάτων με έξυπνο εναλλάκτη Euro 5 ή Euro 6, ο οποίος συχνά παρέχει πολύ χαμηλή τάση φόρτισης ακόμη και όταν ο κινητήρας λειτουργεί ή όταν τα εκτεταμένα μήκη καλωδίων, όπως συμβαίνει συχνά
σε σκάφη και τροχόσπιτα, οδηγούν σε πτώσεις τάσης.
Σε τέτοια σενάρια, η ακριβής και ελεγχόμενη φόρτιση είναι επιτακτική για την
πλήρη φόρτιση της μπαταρίας σέρβις, προστατεύοντας παράλληλα την μπαταρία εκκίνησης/εισόδου από την εκφόρτιση.
Ρυθμιζόμενο ρεύμα φόρτισης
Το ρεύμα φόρτισης είναι ρυθμιζόμενο με ελάχιστο μέγεθος βήματος 0,1 A μέσω VictronConnect. Συμβατότητα έξυπνου εναλλάκτη
Ένας ενσωματωμένος μηχανισμός ανιχνεύει εάν ο κινητήρας λειτουργεί (ανίχνευση σβησίματος κινητήρα), ο οποίος ενεργοποιεί τον φορτιστή μόνο όταν ο εναλλάκτης παρέχει ισχύ. Αυτό διασφαλίζει ότι ο φορτιστής λαμβάνει ισχύ μόνο όταν
ο εναλλάκτης παρέχει ισχύ, δηλαδή όταν ο κινητήρας λειτουργεί.
Προσαρμοζόμενος αλγόριθμος φόρτισης 4 σταδίων
Για τις μπαταρίες μολύβδου-οξέος είναι σημαντικό κατά τις ρηχές εκφορτίσεις ο χρόνος απορρόφησης να διατηρείται σύντομος, ώστε να
αποτρέπεται η υπερφόρτιση της μπαταρίας. Μετά από μια βαθιά εκφόρτιση, ο χρόνος απορρόφησης αυξάνεται αυτόματα για να
βεβαιωθεί ότι η μπαταρία έχει επαναφορτιστεί πλήρως.
Το Orion XS περιλαμβάνει πλήρως προγραμματιζόμενους αλγόριθμους φόρτισης και οκτώ προ-προγραμματισμένες ρυθμίσεις μπαταρίας.
Απενεργοποίηση χαμηλής θερμοκρασίας και προστασία από υποτάση εισόδου
Για την αποφυγή ζημιάς στις μπαταρίες λιθίου, ο φορτιστής θα απενεργοποιείται αυτόματα σε χαμηλές θερμοκρασίες. Θα απενεργοποιείται επίσης όταν η τάση εισόδου πέσει κάτω από μια ρυθμιζόμενη τιμή κλειδώματος και θα επανεκκινείται όταν η τάση εισόδου αυξηθεί
πάνω από την τιμή επανεκκίνησης, για να προστατεύσει την πηγή εισόδου, δηλαδή την μπαταρία εκκίνησης, από βαθιά εκφόρτιση.
Τηλεχειριστήριο ενεργοποίησης/απενεργοποίησης
Το Orion XS μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί από απόσταση μέσω του βύσματος ενεργοποίησης/απενεργοποίησης από απόσταση ή της εφαρμογής VictronConnect.
Τυπικές εφαρμογές περιλαμβάνουν την καλωδίωση ενός διακόπτη ή του Συστήματος Διαχείρισης Μπαταρίας (BMS).
Ολοκληρωμένη ηλεκτρονική προστασία
Οι προστασίες περιλαμβάνουν υπερφόρτωση, βραχυκύκλωμα και υπερβολικές θερμοκρασίες. Ο φορτιστής προστατεύεται από υπερθέρμανση μειώνοντας την ισχύ εξόδου όταν επιτευχθεί η μέγιστη θερμοκρασία του προϊόντος.
Μπορεί να συνδεθεί παράλληλα για την αύξηση του ρεύματος εξόδου
Μπορεί να συνδεθεί απεριόριστος αριθμός μονάδων παράλληλα.
Ενεργοποιημένο Bluetooth Smart
Ενσωματωμένο Bluetooth Smart: Η ασύρματη λύση για την αλλαγή ρυθμίσεων, την παρακολούθηση δραστηριοτήτων και την ενημέρωση του λογισμικού Orion XS
χρησιμοποιώντας smartphone, tablet ή άλλες συσκευές Apple και Android. Διάφορες παράμετροι μπορούν να ρυθμιστούν με
την εφαρμογή VictronConnect.
Άμεση ανάγνωση: Η εφαρμογή VictronConnect μπορεί να εμφανίσει βασικά δεδομένα, συμπεριλαμβανομένων προειδοποιήσεων και συναγερμών, στη σελίδα λίστας συσκευών
χωρίς να χρειάζεται σύνδεση στο προϊόν.
VE.Smart Networking: Χρησιμοποιήστε το VE.Smart Networking για να λαμβάνετε δεδομένα Vsense, Tsense και Isense μέσω του ασύρματου δικτύου για τον φορτιστή μπαταρίας Orion XS DC-DC, για παράδειγμα, από ένα BMV, ένα SmartShunt ή ένα Smart Battery Sense. Ο φορτιστής χρησιμοποιεί τις διαθέσιμες πληροφορίες από την μπαταρία για να βελτιστοποιήσει τις παραμέτρους φόρτισης. Αυτό βελτιώνει την απόδοση φόρτισης και παρατείνει τη διάρκεια ζωής της μπαταρίας.
Θύρα VE.Direct και DVCC
Για ενσύρματη σύνδεση με μια συσκευή GX όπως το Cerbo GX ή το Ekrano GX, υπολογιστή ή άλλες συσκευές. Επιτρέπει προηγμένη
παρακολούθηση, έλεγχο και διαγνωστικά από οπουδήποτε (απαιτείται μια συσκευή GX συνδεδεμένη στο διαδίκτυο και την πύλη VRM) ή τοπικά μέσω της τηλεχειριστηρίου κονσόλας, καθώς και DVCC (Vsense, Tsense, Isense), όριο ρεύματος φόρτισης σε ολόκληρο το σύστημα
και έλεγχο BMS.
Προστασία IP65
Το Orion XS συμμορφώνεται με την κατηγορία προστασίας εισροής IP65. Αυτό σημαίνει ότι το προϊόν είναι στεγανό στη σκόνη και προστατεύεται από έντονη βροχή.
Orion XS 1400 DC-DC battery charger
Input voltage range 9-35V
Output voltage adjust range 10-35V
Output voltage tolerance +/- 0.25% (max)
Output voltage noise 10mV rms
Input and output current setting range 1 - 50A
Maximum constant short-circuit current 50A
Continuous output power up to 40 °C 1) 1400W
Maximum efficiency 98.5% No-load current consumption < 100mA Standby current consumption < 1.5mA
Can be used as power supply Yes,
Output voltage can be set with VictronConnect App Communication ports VictronConnect App / Bluetooth Smart Yes Bluetooth power and frequency +4dBm | 2402 - 2480 MHz
VE.Smart Networking Yes
VE.Direct Yes (including DVCC)
Other Operating temperature range -20 to +60 °C (derating 1.5% per °C above 40 °C) Humidity 95 % non-condensing Maximum altitude 2000 m
Pollution degree PD2 Overvoltage category OVC 1
Protection category IP65

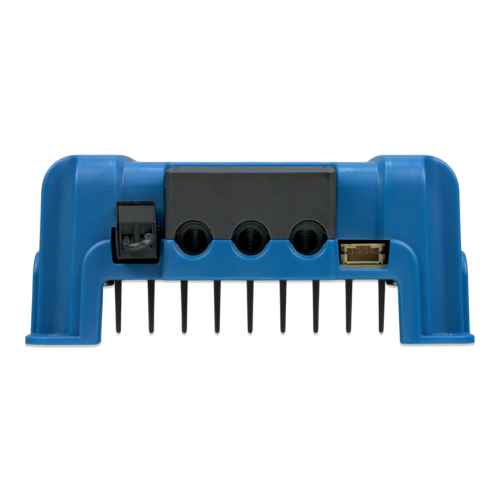

DC connection Screw terminals
Maximum cable cross-section 4AWG (21.2mm2 )
Weight 0.520 kg (1.14 lb)
Dimensions h x w x d 138.1 x 124.4 x 53mm (5.44 x 4.9 x 2.1 inch)
Standards Safety IEC 62477-1 EMC FCC 15B, ICES-003, EN 300 328 - pending, EN 301 489-1 - pending, EN 301 489-17 - pending Automotive Directive ECE R10-6 - pending 1) This applies to optimal cooling where the product is mounted as indicated in the manual with sufficient free space. In case of limited cooling, e.g. due to insufficient airflow, the charging current will be regulated back sooner. With an improved airflow (e.g. forced airflow), derating will take place far above tamb 40°C. 2) VE.Smart Networking features will be receiving Vsense, Tsense and Isense data from the wireless network, for example from a SmartShunt, BMV or Smart Battery Sense. Synchronised charging is not supported. 3) DVCC compatibility requires Orion XS firmware v1.03 or later and Venus OS firmware v3.20 or later on the GX device. 4) This value represents the nominal power level at a typical voltage of 28V. Power is calculated as the product of the applied voltage and current (P = V × I). Examples: 12V × 50A = 600W, 14V × 50A = 700W, 28V × 50A = 1400W
